簡單介紹
NHR-1303,NHR-1303-C,NHR-1303-D,NHR-1303-E,NHR-1303-F,NHR-1303-H經濟型三位顯示模糊PID溫控器
產品描述
NHR-1303,NHR-1303-C,NHR-1303-D,NHR-1303-E,NHR-1303-F,NHR-1303-H經濟型三位顯示模糊PID溫控器
概述
NHR-1303系列經濟型三位顯示模糊PID溫控器采用模糊PID算式，無需人工整定參數，控溫精度基本達±0.5℃，無超調、欠調，性價比高。儀表采用模塊化結構、操作方便，適用于輕工機械、烘箱、實驗設備、加熱/冷卻等設備。
★單通道輸入，雙排數碼管顯示。
★具有多種熱電阻\熱電偶輸入信號類型可選，測量精度為0.3％FS。
★熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
★具備上下限報警/偏差報警功能，帶LED報警燈指示。
★帶PID參數自整定功能，控制輸出手動/自動無擾切換功能。
★帶開關量控制輸出，控制準確且無超調。
★輸入、輸出、電源相互之間采用光電隔離技術。
★具備多種外形尺寸及樣式供用戶選擇。
★參數設定密碼鎖定，參數設置斷電長久保存。

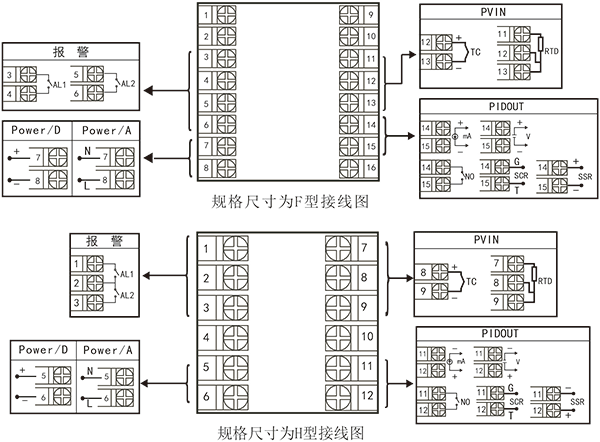

儀表接線圖
儀表選型
NHR-1303□-□-□/□-□（）
① ② ③ ④ ⑤ ⑥
|
①規格尺寸
|
②輸入分度號
|
|
代碼
|
寬*高*深
|
代號
|
分度號（測量范圍）
|
|
C
D
E
F
H
|
96*96*110mm（方式）
96*48*110mm（橫式）
48*96*110mm（豎式）
72*72*110mm（方式）
48*48*110mm（方式）
|
00
01
02
03
04
05
06
07
11
14
|
熱電偶B(400～999℃)
熱電偶S(0～999℃)
熱電偶K(0～999℃)
熱電偶E(0～999℃)
熱電偶T(0～400℃)
熱電偶J(0～999℃)
熱電偶R(0～999℃)
熱電偶N(0～999℃)
熱電阻Cu50(-50～150℃)
熱電阻Pt100(-199～650℃)
|
|
③控制輸出(PIDOUT)
|
④報警（繼電器接點輸出）
|
|
代碼
|
輸出類型
|
代碼
|
報警限數
|
|
0
1
K1
K3
K4
|
4-20mA(RL≤500Ω)
1-5V(RL≥250KΩ)
繼電器接點輸出
可控硅過零觸發脈沖輸出
固態繼電器驅動電壓輸出
|
X
1
2
|
無輸出
1限報警
2限報警
|
|
⑤供電電源
|
⑥備注
|
|
代碼
|
電壓范圍
|
無備注可省略
|
|
A
D
|
AC/DC 100～240V（50/60Hz）
DC 12～36V
|
