NHR-TR00,NHR-TR01-0-01,NHR-TR03-1-02移相觸發器
產品描述
NHR-TR00,NHR-TR01-0-01,NHR-TR03-1-02移相觸發器
概述
NHR-TR00系列移相觸發器適用于雙向可控硅、兩個單向可控硅反并聯等交流相位控制，它分為單相移相觸發器和三相移相觸發器兩種類型，采用DIN35mm導軌方式安裝。產品具有鋸齒波線性好、移相范圍寬、控制方式簡單，相位輸出保護、輸出電流大等優點，適用于半控、全控等橋式線路的相位控制。它可與多種溫度控制器配合使用，廣泛應用于電爐、窯爐、工業爐等行業的溫度控制。
★帶顯示面板，可在現場直接修改參數以適應不同工況。
★具有移相控制功能，既可由面板手操，也可由外接電位器設定，或跟蹤模擬輸入值。
★具有電流或電壓信號輸入，同時輸入可隨時標定零點和滿度以適應不同要求。
★具有內部限流設定或電位器限流設定功能。
★具有輕微過流、較大過流、三相不平衡、缺相報警等功能。
★連接方式多樣，適用于可控硅不同應用組合。
主要技術參數
1、工作電源：AC220V±20V 50Hz±5%
2、工作環境：溫度：0～50℃；濕度：10～85%（無結露）；無強磁場；無強烈振動
3、輸入信號：電流（4～20mA或0～10mA）；電壓（1～5V或0～10V）
4、輸出能力：驅動可控硅 （觸發脈沖4V/200mA，0.1mS）
5、安裝方式：導軌式安裝
6、安裝尺寸：單相：155*110*60 mm （長*寬*高）
三相：250*110*64 mm （長*寬*高）
儀表接線

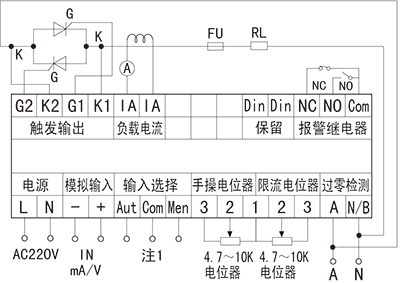

1、單相控制KP1（單向可控硅反并聯）

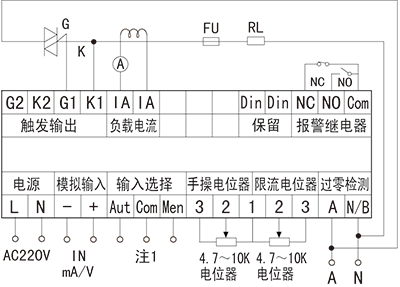

單相控制KS1（雙向可控硅）

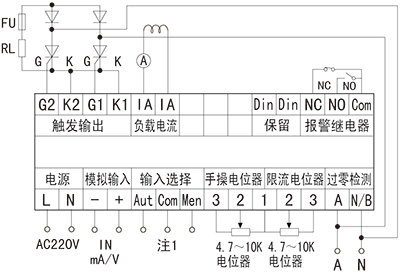

3、單相控制KZ1（半控橋式整流）
三相單控KP1（單向可控硅反并聯）

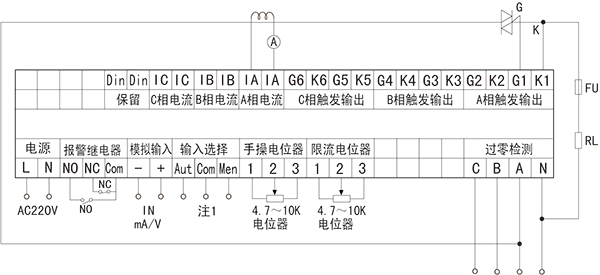

三相單控KS1（雙向可控硅）

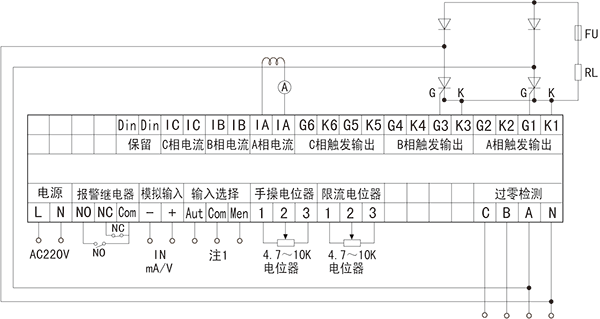

三相單控KZ1（半控整流）

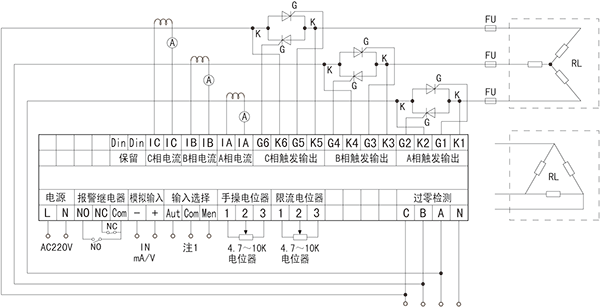

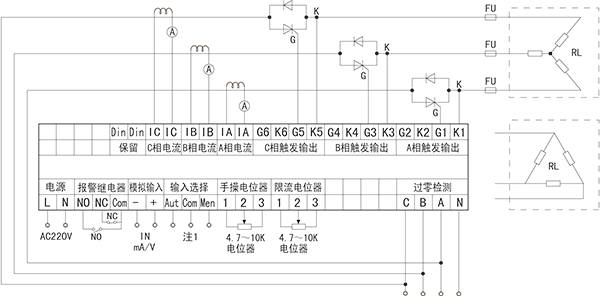

三相全控KP3（單向可控硅反并聯，△形接法或Y形接法星點不接N）

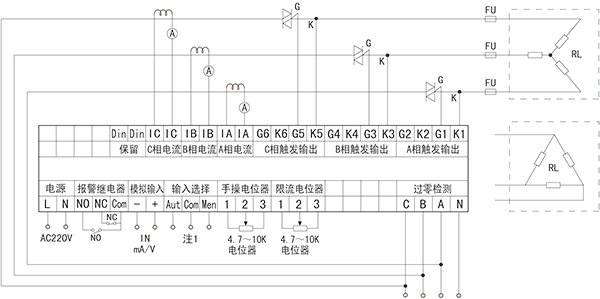

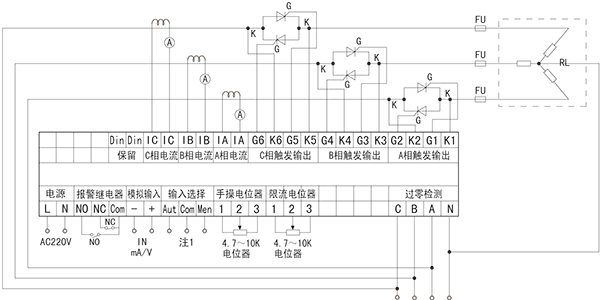

三相全控KS3（雙向可控硅，△形接法或Y形接法星點不接N）
三相半控KY3（單向可控硅與整流管反并聯，△形接法或Y形接法星點不接N）

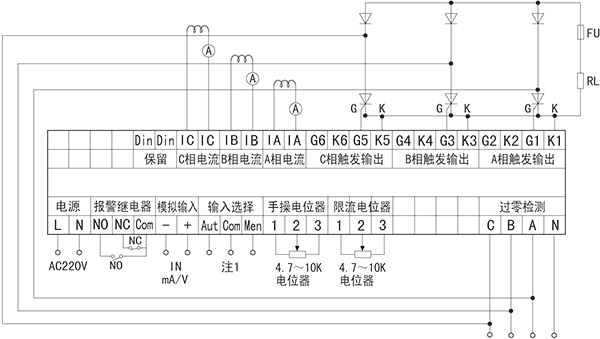

三相半控整流KZ3
三相KP4（單向可控硅反并聯，Y形接法星點接N）

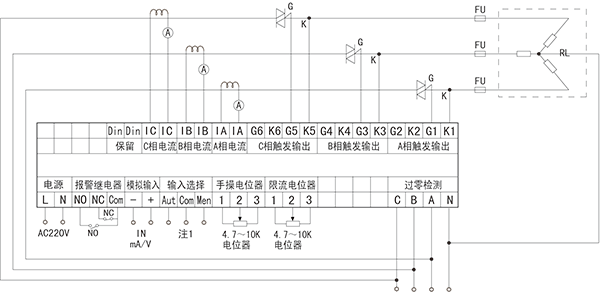

三相KS4（雙向可控硅，Y形接法星點接N）

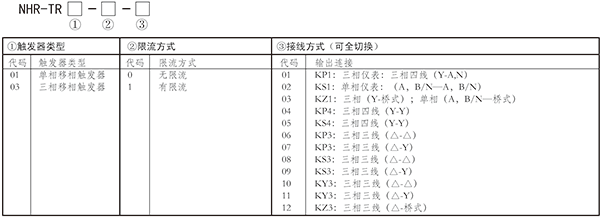

儀表選型
