- 產品名稱：NHR-M35,NHR-M35-X/X，NHR-M35-36/36智能開關量隔離器
- 產品型號：NHR-M35,NHR-M35-X/X，NHR-M35-36/36
- 產品展商：其它品牌
- 產品文檔：無相關文檔
簡單介紹
NHR-M35,NHR-M35-X/X，NHR-M35-36/36智能開關量隔離器
產品描述
NHR-M35,NHR-M35-X/X，NHR-M35-36/36，NHR-M35-36/36-K1/K1-D智能開關量隔離器
單通道、雙通道。
觸點開關，接近開關輸入。
繼電器，晶體管輸出。
輸入-電源、輸出-電源磁隔離
輸入-輸出光電隔離。
模塊化設計，體積小，功耗低。
插拔式端子，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。
|
概述
|
|
將接收來的開關量輸入信號轉換成隔離的開關量信號輸出，為外部系統提供所需的開關量控制或報警信號。它具有輸入狀態檢測指示，可進行正反向控制?？梢耘c單元組合儀表及DCS、PLC等系統配套使用。
|
|
接線圖
|
|
|

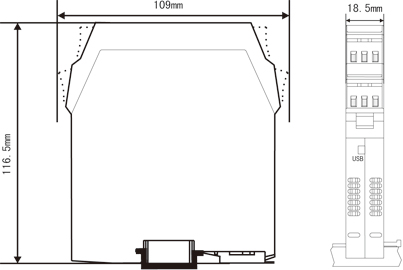

結構外型圖
|
|
|
|
技術參數
|
|
輸入
|
|
輸入信號
|
觸點開關、接近開關(頻率≤5KHZ)
|
|
|
配電電壓
|
≈8V(開路時)
|
|
|
短路電流
|
≈8mA
|
|
|
輸出
|
|
|
輸出信號
|
繼電器或晶體管輸出
|
|
|
繼電器輸出
|
容量：DC30V/2A，AC125V/0.6A
|
|
|
繼電器響應時間
|
≤5ms
|
|
|
晶體管輸出電壓
|
集電極輸出時：高電平VCC（≤30V），低電平≤2.5V
發射極輸出時：高電平VCC-2.5V，低電平≤0.5V
|
|
|
輸入和輸出特性（設置為同相控制時）
|
|
|
現場開關閉合或輸入回路電流＞2.1mA，輸出繼電器或晶體管導通，通道綠色指示燈亮。
|
|
|
現場開關開路或輸入回路電流＜1.2mA，輸出繼電器或晶體管不導通，通道紅色指示燈亮。
|
|
|
輸入和輸出反相控制設置
|
|
|
由面板撥碼開關J5設置(詳見隨機說明書)
|
|
|
電源
|
|
|
電源
|
DC24V(±10%)，AC100-265V，50/60Hz
|
|
|
功耗
|
DC24V，單路輸出功耗：≤0.8W，雙路輸出功耗：≤1.2W
AC100-265V， 單路輸出功耗：≤1.0W，雙路輸出功耗：≤1.4W
|
|
|
其它參數
|
|
絕緣電阻
(輸入/輸出/電源之間)
|
≥100MΩ(500VDC時)
|
|
絕緣強度
(輸入/輸出/電源之間)
|
1500Vrms (1 min，無火花)
|
|
|
工作溫度
|
0～50℃（無凝露、無結冰）
|
|
|
相對濕度
|
25%～85%RH
|
|
|
保存溫度
|
-10～60℃（無凝露、無結冰）
|
|
|
安裝方式
|
35mmDIN導軌安裝
|
|
|
安裝尺寸
|
18.5*109*116.5mm(寬*高*深)
|
|
|
重量
|
約140克
|
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求（IEC 61326-1）
|
|
|
適用現場設備
|
觸點開關、接近開關
|
|
|
儀表選型
|
|
|
|
7
|
|
8
|
|
9
|
|
10
|
|
11
|
|
M3 系列智能開關量轉換器 NHR-M35
|
-
|
□
|
/
|
□
|
-
|
□
|
/
|
□
|
-
|
□
|
|
位
|
規格
|
注釋
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
|
|
7/8
|
<輸入>
|
|
|
輸入I/輸入II(從列表中選擇代碼)
|
|
代碼
|
類型
|
|
X
|
無輸入
|
|
36
|
開關量
|
|
9/10
|
<輸出>
|
|
|
|
輸出I/輸出II(從列表中選擇代碼)
|
|
代碼
|
類型
|
|
X
|
無輸出
|
|
K1
|
繼電器接點
|
|
K2
|
晶體管
|
|
11
|
<電源>
|
|
|
|
|
AC100-265V 50/60Hz
|
|
DC24V（±10%）
|
|
