NHR-M36,NHR-M36-X-A-00/00，NHR-M36-X-A-01/01，NHR-M36-X-A,02/02，NHR-M36-X-A,03/03智能數**算器
產品描述
NHR-M36,NHR-M36-X-A-00/00，NHR-M36-X-A-01/01，NHR-M36-X-A,02/02，NHR-M36-X-A,03/03智能數**算器
雙通道。
直流電壓、電流、熱電阻、熱電偶、毫伏輸入。
模擬量、RS485、繼電器接點信號輸出。
輸入-電源、輸出-電源磁隔離
輸入-輸出光電隔離。
傳輸精度（20℃）：0.2%FS。
模塊化設計，體積小，功耗低。
全智能，數字化，可編程。
插拔式端子，便于安裝、維護。
標準的35mmDIN導軌卡式安裝。
|
概述
|
|

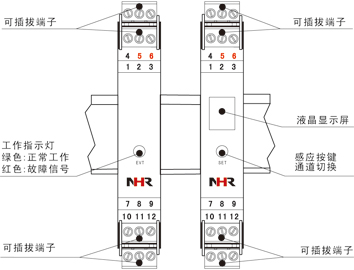

將輸入信號進行數**算(加減，乘除)后，轉換為隔離的模擬量信號輸出，經過隔離傳送，轉換成所需的信號給其它儀表?？梢耘c單元組合儀表及DCS、PLC等系統配套使用，給予現場儀表信號隔離、信號轉換、信號分配、信號處理等，從而提高工業生產過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性?？蓭б壕э@示，通過紅外輕觸按鍵切換顯示不同通道的參數，顯示實時測量值、理論輸出 值、單位及通道號。
|
|
接線圖
|
|
|

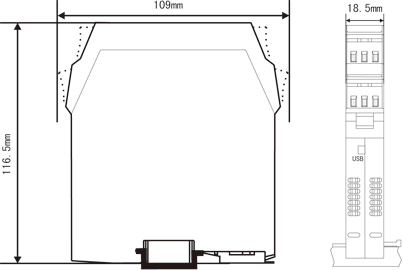

結構外型圖
|
|
|
|
技術參數
|
|
輸入
|
|
輸入信號
|
直流電壓、電流、熱電阻、熱電偶、毫伏(訂貨時確定或配置編程器自行編程)
|
|
輸入阻抗
|
電流阻抗≤100Ω，電壓阻抗≥250KΩ
|
|
*大輸入電流/電壓
|
≤30mA/≤10.5V
|
|
輸出
|
|
輸出信號
|
4-20mA，0-10mA，0-20mA，1-5V，0-5V、0-10V
|
|
輸出負載
|
4-20mA、0-10mA、0-20mA負載電阻RL≤500Ω；
1-5V、0-5V負載電阻RL≥250KΩ；0-10V負載電阻RL≥500KΩ
(需要更高負載能力時，請在訂貨時說明)
|
|
報警輸出
|
繼電器，容量：DC30V/2A，AC125V/0.6A
|
|
RS485通訊
|
MODBUS-RTU協議，RS485傳輸距離≤1000米，信號傳輸率≤9.6kbps。
|
|
電源
|
|
工作電壓
|
DC24V(±10%)，AC100-265V 50/60Hz
|
|
功耗
|
DC24V，單路輸出功耗：≤1.7W，雙路輸出功耗：≤2.2W，
AC100-265V，單路輸出功耗：≤2.5W，雙路輸出功耗：≤3W
|
|
其它參數
|
絕緣電阻
(輸入/輸出/電源之間)
|
≥100MΩ（500VDC時）
|
絕緣強度
(輸入/輸出/電源之間)
|
1500Vrms (1 min，無火花)
|
|
工作溫度
|
0～50℃（無凝露、無結冰）
|
|
相對濕度
|
25%～85%RH
|
|
保存溫度
|
-10～60℃（無凝露、無結冰）
|
|
溫度漂移
|
0.0075%FS/℃
|
|
安裝方式
|
35mmDIN導軌安裝
|
|
安裝尺寸
|
18.5*109*116.5mm(寬*高*深)
|
|
測量精度
|
0.2%FS
|
|
響應時間
|
≤1S
|
|
重量
|
約140克
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求（IEC 61326-1）
|
|
適用現場設備
|
直流電壓/電流源、二三線制熱電阻、熱電偶、毫伏信號傳感器
|
|
|
儀表選型
|
|
|
|
7
|
|
8
|
|
9
|
|
10
|
|
11
|
|
12
|
|
13
|
|
M3 系列智能數**算器 NHR-M36
|
-
|
□
|
-
|
□
|
-
|
□
|
/
|
□
|
-
|
□
|
/
|
□
|
-
|
□
|
|
位
|
規格
|
注釋
|
|
|
|
↓
X
Y
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
|
|
7
|
<顯示方式>
|
|
|
無顯示
|
|
液晶顯示
|
|
8
|
<運算功能>
|
|
|
|
A：加法運算 B：減法運算
|
|
C：乘法運算 D：除法運算
|
|
9/10
|
<輸入>
|
|
|
|
通道I/通道II(從列表中選擇代碼)
|
|
代碼
|
類型
|
|
00
|
熱電偶B（400～1800℃）
|
|
01
|
熱電偶S（0～1600℃）
|
|
02
|
熱電偶K（0～1300℃）
|
|
03
|
熱電偶E（0～1000℃）
|
|
04
|
熱電偶T（-200.0～400.0℃）
|
|
05
|
熱電偶J（0～1200℃）
|
|
06
|
熱電偶R（0～1600℃）
|
|
07
|
熱電偶N（0～1300℃）
|
|
08
|
熱電偶F2（700～2000℃）(不可切換)
|
|
09
|
熱電偶Wre3-25（0～2300℃）
|
|
10
|
熱電偶Wre5-26（0～2300℃）(不可切換)
|
|
11
|
熱電阻Cu50（-50.0～150.0℃）
|
|
12
|
熱電阻Cu53(-50.0～150.0℃）(不可切換)
|
|
13
|
熱電阻Cu100(-50.0～150.0℃)
|
|
14
|
熱電阻Pt100（-200.0～650.0℃）
|
|
15
|
熱電阻BA1（-200.0～600.0℃）
|
|
16
|
熱電阻BA2（-200.0～600.0℃）
|
|
17
|
0～400Ω線性電阻
|
|
18
|
0-350Ω遠傳電阻 全量程(不可切換)
|
|
19
|
30-350Ω遠傳電阻 全量程
|
|
20
|
0-20mV
|
|
21
|
0-40mV(不可切換)
|
|
22
|
0-100mV
|
|
23
|
-20-20mV(不可切換)
|
|
24
|
-100-100mV(不可切換)
|
|
25
|
0-20mA
|
|
26
|
0-10mA
|
|
27
|
4-20mA
|
|
28
|
0-5V
|
|
29
|
1-5V
|
|
30
|
-5-5V
|
|
31
|
0-10V(不可切換)
|
|
32
|
0-10mA開方
|
|
33
|
4-20mA開方
|
|
34
|
0-5V開方
|
|
35
|
1-5V開方
|
|
11/12
|
<輸出>
|
|
|
|
輸出I/輸出II(從列表中選擇代碼)
|
|
代碼
|
類型
|
代碼
|
類型
|
|
X
|
無輸出
|
4
|
0-20mA
|
|
0
|
4-20mA
|
5
|
0-10V(不可切換)
|
|
1
|
1-5V
|
K1
|
繼電器接點(**于輸出II）
|
|
2
|
0-10mA
|
D1
|
RS485通迅(**于輸出I)
|
|
3
|
0-5V
|
|
(Modbus RTU)
|
|
13
|
<電源>
|
|
|
|
AC100-265V，50/60Hz
|
|
DC24V（±10%）
|
|
NHR-M36-X-A-04/04，NHR-M36-X-A-05/05，NHR-M36-X-A-06/06，NHR-M36-X-A-07/07
NHR-M36-X-A-08/08，NHR-M36-X-A-09/09，NHR-M36-X-A-10/10，NHR-M36-X-A-11/11
NHR-M36-X-A-12/12，NHR-M36-X-A-13/13，NHR-M36-X-A-14/14，NHR-M36-X-A-15/15
NHR-M36-X-A-16/16，NHR-M36-X-A-17/17，NHR-M36-X-A-18/18，NHR-M36-X-A-19/19
NHR-M36-X-A-20/20，NHR-M36-X-A-21/21，NHR-M36-X-A-22/22，NHR-M36-X-A-23/23
NHR-M36-X-A-24/24，NHR-M36-X-A-25/25，NHR-M36-X-A-26/26，NHR-M36-X-A-27/27
NHR-M36-X-A-28/28，NHR-M36-X-A-29/29，NHR-M36-X-A-30/30，NHR-M36-X-A-31/31
NHR-M36-X-A-32/32，NHR-M36-X-A-33/33，NHR-M36-X-A-34/34，NHR-M36-X-A-35/35
NHR-M36-X-A-28/28-3/3-A
