- 產品名稱：NHR-M39,NH-M39-20-0，NH-M39-22-1，NH-M39-37-2，NHR-M39-37-5-A智能高壓隔離器
- 產品型號：NHR-M39,NH-M39-20-0，NH-M39-22-1，NH-M39-37-2，NHR-M3
- 產品展商：其它品牌
- 產品文檔：無相關文檔
簡單介紹
NHR-M39,NH-M39-20-0，NH-M39-22-1，NH-M39-37-2，NHR-M39-37-5-A智能高壓隔離器
產品描述
NHR-M39,NH-M39-20-0，NH-M39-22-1，NH-M39-37-2，NHR-M39-37-5-A智能高壓隔離器
直流電壓輸入
模擬量輸出
輸入-電源、輸出-電源磁隔離
輸入-輸出光電隔離
傳輸精度（20℃）：0.1%FS
絕緣強度：5000Vrms；1min
輸出快速響應輸入，響應時間≤10ms
模塊化設計，體積小，功耗低
插拔式端子，便于安裝、維護
標準的35mmDIN導軌卡式安裝
|
概述
|
|
將工業現場的直流電壓信號轉換成所需信號，經隔離傳輸?shù)娇刂剖?，有效提高工業生產過程自動控制系統的抗干擾能力。
|
|

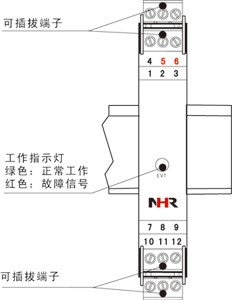

接線圖
|
|
|
|

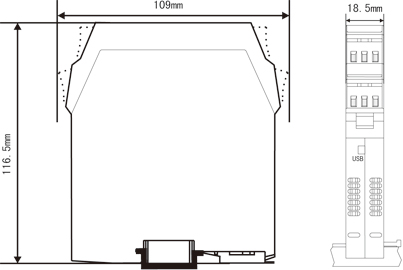

結構外型圖
|
|
|
|
技術參數
|
|
輸入
|
|
輸入信號
|
直流電壓
|
|
輸入阻抗
|
電壓阻抗≥250KΩ
|
|
輸出
|
|
輸出信號
|
模擬量輸出
|
|
輸出負載
|
電流型RL≤550Ω，電壓型RL≥6KΩ(需要更高負載能力時，請要訂貨時說明）
|
|
電源
|
|
供電電壓
|
AC100～265V(50/60HZ) ；DC20～29V
|
|
功耗
|
≤2W
|
|
其它參數
|
|
絕緣電阻
|
≥100MΩ（500VDC時）（輸入/輸出/電源之間）
|
|
絕緣強度
|
5000Vrms（1min，無火花）（輸入/輸出/電源之間）
|
|
工作溫度
|
-10～50℃（無凝露、無結冰）
|
|
相對濕度
|
10%-90%RH
|
|
保存溫度
|
-10～60℃（無凝露、無結冰）
|
|
溫度漂移
|
0.0075%FS/℃
|
|
安裝尺寸
|
18.5*109*116.5mm (寬*高*深)
|
|
安裝方式
|
35mmDIN導軌安裝
|
|
傳輸精度
|
0.1%FS
|
|
響應時間
|
≤10ms
|
|
重量
|
約140克
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求（IEC 61326-1）
|
|
|
儀表選型
|
|
|
|
7
|
|
8
|
|
9
|
|
智能高壓隔離 NH-M39
|
-
|
□
|
-
|
□
|
-
|
□
|
|
位
|
規格
|
注釋
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
A
D
|
|
7
|
<輸入>(從列表中選擇代碼)
|
|
|
代碼
|
類型
|
|
20
|
0-20mV
|
|
22
|
0-100mV
|
|
37
|
-75-75mV
|
|
8
|
<輸出類型>（從列表中選擇代碼）
|
|
|
|
代碼
|
類型
|
|
0
|
4-20mA
|
|
1
|
1-5V
|
|
2
|
0-10mA
|
|
3
|
0-5V
|
|
4
|
0-20mA
|
|
5
|
0-10V
|
|
9
|
＜電源＞
|
|
|
|
AC100-265V 50/60Hz
|
|
DC24V (±10%)
|
|
