- 產品名稱：NHR-W31,NHR-W31-25/25，NHR-W31-27/27，NHR-W31-X/X，NHR-W31-27/27-0/0無源信號隔離器
- 產品型號：NHR-W31,NHR-W31-25/25，NHR-W31-27/27，NHR-W31-X/X，NH
- 產品展商：其它品牌
- 產品文檔：無相關文檔
簡單介紹
NHR-W31,NHR-W31-25/25，NHR-W31-27/27，NHR-W31-X/X，NHR-W31-27/27-0/0無源信號隔離器
產品描述
NHR-W31,NHR-W31-25/25，NHR-W31-27/27，NHR-W31-X/X，NHR-W31-27/27-0/0無源信號隔離器
單通道、雙通道
直流電流輸入
直流電流/電壓輸出
輸入/輸出全隔離
傳輸精度（20℃）：0.15%FS
響應時間短，厚度薄，功耗低
插拔式端子，便于安裝、維護
標準的35mmDIN導軌卡式安裝
|
概述
|
|
無源信號隔離器無需外供電源，從輸入信號上獲取少許能量，實現信號隔離?？梢耘c各種工業傳感器、現場儀表配合，取回參數信號，隔離變送傳輸，滿足用戶本地監視遠程數據的需求。
|
|

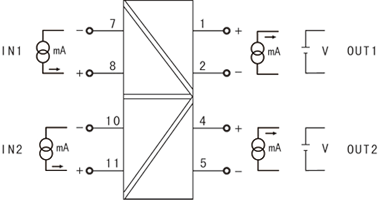

接線圖
|
|
|

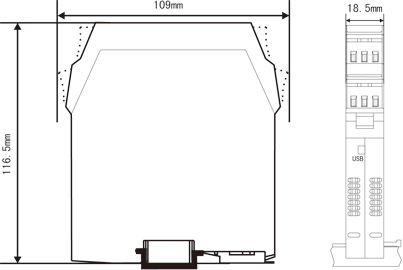

結構外型圖
|
|
|
|
技術參數
|
|
輸入
|
|
輸入信號
|
0-20mA、4-20mA
|
|
電壓降
|
2.5V（I=20mA）
|
|
響應電流
|
< 50uA
|
|
*大輸入/過載輸入
|
50mA /100mA
|
|
*大輸入電壓/過載輸入電壓
|
30V / 30V
|
|
極限電壓輸入
|
33V
|
|
輸出
|
|
輸出信號
|
0-20mA /4-20mA；0-5V /1-5V
|
|
電壓降
|
2.5V（I=20mA）
|
|
*大輸出
|
35mA
|
|
紋波
|
10mVp-p
|
|
其他參數
|
|
傳輸精度（20℃）
|
0.15%FS
|
|
附加誤差
|
0.02%*PV /100Ω（注：PV為測量量程值）
|
|
溫度系數（負載100Ω）
|
≤（0.02%*PV）/K/100Ω（注：PV為測量量程值）
|
|
截止頻率
|
<30Hz
|
|
階躍響應(10%-90%)
|
<2ms
|
|
耐壓測試
|
輸入、輸出：2000V AC 1min
|
|
工作溫度范圍
|
-10℃ ~ 70℃
|
|
安裝方式
|
35mmDIN導軌安裝
|
|
安裝尺寸
|
18.5*109*116.5mm（寬*高*深）
|
|
重量
|
約140克
|
|
電磁兼容性
|
符合GB/T18268工業設備應用要求（IEC 61326-1）
|
|
適用現場設備
|
直流電流源
|
|
|
儀表選型
|
|
|
|
7
|
|
8
|
|
9
|
|
10
|
|
無源信號隔離器 NHR-W31
|
-
|
□
|
/
|
□
|
-
|
□
|
/
|
□
|
|
位
|
規格
|
注釋
|
|
|
|
|
↓
□
|
/
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
|
7/8
|
<輸入>
|
|
|
通道I/通道II (從列表中選擇代碼)
|
|
代碼
|
類型
|
|
25
|
0-20mA
|
|
27
|
4-20mA
|
|
X
|
通道Ⅱ無輸入時選擇
|
|
9/10
|
<輸出>
|
|
|
|
通道I/通道II (從列表中選擇代碼)
|
|
代碼
|
類型
|
|
X
|
無輸出
|
|
0
|
4-20mA
|
|
1
|
1-5V
|
|
3
|
0-5V
|
|
4
|
0-20mA
|
|
